Sanitärtechnik im Wohnmobil

In jedem Reisemobil ist die Sanitärtechnik ein ausgeklügeltes System und weit mehr als nur ein paar Leitungen und Wasserhähne. promobil zeigt den genauen Aufbau und geht bis ins Detail.

Nicht nur die Tanks, auch beide Wasserkreisläufe – kalt und warm – müssen über geschützte Ventile vollständig entleert werden können, sonst drohen in der kalten Jahreszeit Frostschäden.

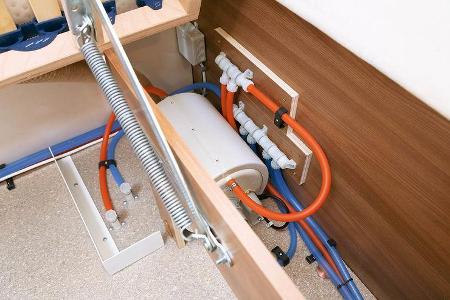

Den Boiler entleert ein Sicherheitsventil automatisch bei Eisgefahr.

So sehen die Einfüllstützen für Wasser im Wohnmobil aus.

Schematische Darstelltung des Hebelmischers: Wassermenge und Temperatur lassen sich durch ihn kinderleicht dosieren, ohne dass das im Campingurlaub eher knapp bemessene Nass ungenutzt durch den Abfluss rinnt.

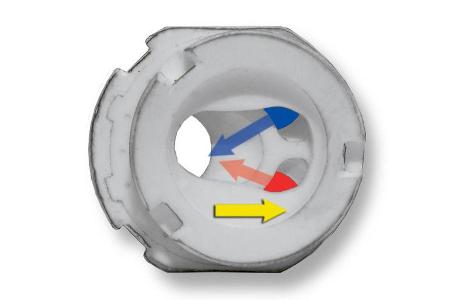

Wird die obere Keramikplatte mittig verschoben, fließt Warm- und Kaltwasser in den Überströmkanal.

Je nach Drehung wird nur ein Zulauf vom Überströmkanal freigegeben, hier der für Kaltwasser. Der andere ist blockiert.

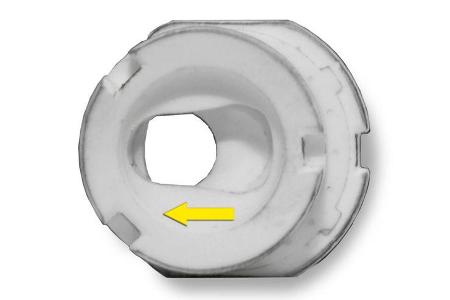

Wenn sich die obere Keramikplatte in der Ausgangsstellung befindet, sind beide Zuläufe dicht.

Wird die obere Keramikplatte zurück in Ausgangsstellung geschoben, sind beide Zuläufe wieder dicht, nur die Ablauföffnung bleibt frei.

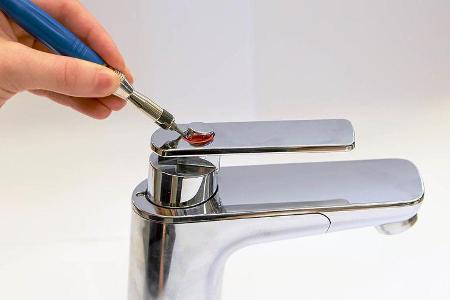

Die Abdeckkappe vorsichtig heraushebeln.

Kartuschen-Tausch Schritt für Schritt: 1. Die Abdeckkappe im Bediengriff mit einem kleinen Flachschraubendreher vorsichtig heraushebeln.

Die darunter liegende Schraube herausdrehen.

2. Die darunter liegende Innensechskantschraube (SW 3) herausdrehen.

3. Bediengriff abnehmen, eingelegte Farbkeile nicht verlieren.

4. Schneidschraube am Fuß der Armatur mit Torx-Dreher T6 gefühlvoll entfernen.

5. Vorsichtig das Gehäuse abziehen. Obacht: Die inneren Dichtringe nicht beschädigen.

6. Mischerkopf anheben, eventuell vorhande Kabel des Schalters etwas herausziehen.

7. Schalterteil abziehen, drei Schrauben herausdrehen und Kartuschenbefestigung abnehmen.

8. Defekte Kartusche nach oben herausziehen. Bei Bedarf Mikroschalter aus Kappe ziehen und tauschen.

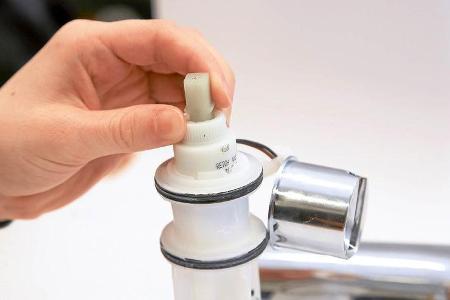

9. Kartusche einsetzen, auf Nase und Nut achten. Zusammenbauen.
